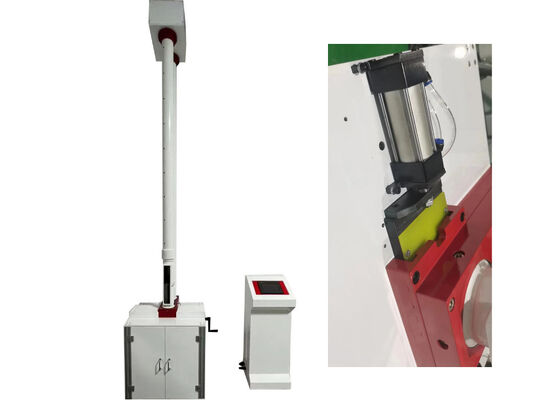

Εξοπλισμός δοκιμής Drop Hammer για προσομοίωση κρούσης σε πραγματικό κόσμο
Επαγγελματικός εξοπλισμός δοκιμών σχεδιασμένος για την προσομοίωση πραγματικών συνθηκών πρόσκρουσης για εφαρμογές ανάπτυξης προϊόντων και δοκιμών ασφάλειας.
Επισκόπηση προϊόντος
Συμβατό με τις 24ωρες μεθόδους δοκιμών για την εξωτερική αντίσταση στα χτυπήματα θερμοπλαστικών σωλήνων, αυτός ο επαγγελματικός ελεγκτής έχει υιοθετηθεί εκτενώς για την αξιολόγηση της εξωτερικής αντοχής σε κρούση πλαστικών σωλήνων, πλαστικών πλακών και διαφόρων μη μεταλλικών υλικών.
Για σενάρια δοκιμών πλαστικών σωλήνων, ο εξοπλισμός υποστηρίζει μια πλήρη γκάμα τύπων σωλήνων, συμπεριλαμβανομένων σωλήνων παροχής νερού PVC-U, σωλήνων παροχής νερού χαμηλής πίεσης, σωλήνες με αφρώδες υλικό, κυματοειδείς σωλήνες διπλού τοιχώματος, σωλήνες καρατίου, σωλήνες ενισχυμένους με ιμάντες χάλυβα, σωλήνες παροχής νερού PE, σωλήνες ισχύος MPP, σωλήνες παροχής ρεύματος κοίλου τοίχου, βιομηχανικοί σωλήνες ηλεκτρικής ενέργειας με περιέλιξη κοίλου τοίχου. εφαρμογές.
Χαρακτηριστικά οργάνου
- Σχεδιασμός προστασίας ασφαλείας τριών επιπέδων:Ιεραρχικό σύστημα προστασίας ασφαλείας με θύρα πρόσβασης πρωτογενούς δείγματος, πόρτα παραθύρου δευτερεύουσας παρατήρησης και τριτογενείς δομές προστασίας άνω/κάτω ορίου διαδρομής
- Απόδοση ανύψωσης υψηλής ταχύτητας:Ο βηματικός κινητήρας υψηλής ροπής παρέχει γρήγορη ταχύτητα ανύψωσης 250 mm ανά δευτερόλεπτο, ολοκληρώνοντας πλήρη διαδρομή 2 μέτρων σε μόλις 8 δευτερόλεπτα
- Smart Position Hovering Function:Ο προγραμματισμός ρύθμισης ταχύτητας πολλαπλών σταδίων επιτρέπει τη σταθερή αιώρηση και την ακριβή τοποθέτηση του κραδασμού
- Βελτιστοποιημένη δομή σωλήνα εξάτμισης:Ο σωλήνας οδηγός με σφυρί πτώσης 3D με βελτιστοποιημένα ανοίγματα εξάτμισης ελαχιστοποιεί την αντίσταση του αέρα, οι ενισχυμένες περιφερειακές δομές στεφάνης αποτρέπουν την παραμόρφωση
- Πνευματικό κλείδωμα και απελευθέρωση σφύρας:Πνευματικά εξαρτήματα οδήγησης υψηλής ώσης με διαμόρφωση διπλού κυλίνδρου μακράς διαδρομής 300N και σκληρυμένες επιφάνειες σφύρας τένοντα εξασφαλίζουν σταθερή λειτουργία
- Ενσωματωμένη αρθρωτή συναρμολόγηση:Τυποποιημένα προφίλ κράματος αλουμινίου με οθόνη αφής 7 ιντσών και ελεγκτή Delta PLC για τυποποιημένες διαδικασίες και ελαφριά δομική αντοχή
Τεχνικές Προδιαγραφές
| Παράμετρος |
Προσδιορισμός |
| Μοντέλο |
XJL-300D |
| Θερμοκρασία περιβάλλοντος |
10℃-35℃ |
| Drop Hammer Mass |
0,5kg-5kg, προσαυξήσεις 0,125kg |
| Διάμετρος σφυριού |
D25mm, D50mm, D90mm |
| Ύψος πτώσης |
30mm-2000mm, σφάλμα ≤ ±2mm |
| Διάμετρος δείγματος |
Φ10mm-Φ450mm |
| Απόκλιση κέντρου κρούσης |
≤2mm από το κέντρο του εξαρτήματος |
| Υποστήριξη τύπου V |
120° |
| Πηγή ισχύος |
220-230 VAC |
| Διαστάσεις |
720 mm × 690 mm × 3650 mm |
| Καθαρό Βάρος |
300 κιλά |
Πρωτεύουσες Λειτουργίες
- Επαγγελματική συσκευή δοκιμών για την αξιολόγηση των ιδιοτήτων αντοχής σε εξωτερική κρούση πλαστικών σωλήνων, πλαστικών πλακών και μη μεταλλικών υλικών μηχανικής
- Συμβατό με ολοκληρωμένη γκάμα προϊόντων σωλήνων, όπως PVC-U, PE, MPP, CPVC και διάφορους εξειδικευμένους τύπους σωλήνων
Ορισμοί δοκιμής
Ποσοστό πραγματικού αντίκτυπου (TIR):
Κατά τη δοκιμή μιας ολόκληρης παρτίδας προϊόντος, ο πραγματικός ρυθμός πρόσκρουσης αναφέρεται στο πηλίκο που προκύπτει διαιρώντας την ποσότητα των δειγμάτων που έχουν υποστεί ζημιά από κρούση με τον συνολικό αριθμό των δοκιμών πρόσκρουσης, που παρουσιάζεται ως ποσοστό.
Αποτυχία:
Ένα δείγμα ορίζεται ως αποτυχημένο όταν μπορούν να εντοπιστούν ορατές ρωγμές, ρωγμές ή πλήρες κάταγμα με οπτική επιθεώρηση μετά από κρουστική φόρτιση. Οι απλές εσοχές ή ο αποχρωματισμός της επιφάνειας δεν θεωρούνται αστοχία του δείγματος.
Αρχή δοκιμής
Τοποθετήστε το δείγμα σωλήνα ή προφίλ στον πάγκο εργασίας και βαθμονομήστε την ανύψωση του δείγματος έως ότου η επάνω επιφάνεια του να ευθυγραμμιστεί ακριβώς με το κάτω όριο του συστήματος φωτοηλεκτρικής αίσθησης. Επιλέξτε το κατάλληλο άκρο σφυριού και το νεκρό φορτίο σύμφωνα με τα πρότυπα δοκιμής και, στη συνέχεια, συναρμολογήστε το συγκρότημα κρουστικού σφυριού. Συντονίστε τη θέση του συστήματος ηλεκτρομαγνητικής απόσβεσης κραδασμών και αναρτήστε το σφυρί στη θέση του. Κατά τη διάρκεια της δοκιμής, το σφυρί υφίσταται ελεύθερη πτώση από το προδιαμορφωμένο ύψος και χτυπά το δείγμα. Στη συνέχεια, οι χειριστές εξετάζουν εάν εμφανίζονται ρωγμές ή ρωγμές στον δοκιμασμένο σωλήνα ή το προφίλ μετά την κρούση.
Συχνές Ερωτήσεις
Τι είναι ο εξοπλισμός δοκιμής Drop Hammer;
Το Drop Hammer Test Equipment είναι μια συσκευή επιθεώρησης που κατασκευάζεται από την JHH στο Πεκίνο της Κίνας, αφιερωμένη στην αξιολόγηση της απόδοσης αντοχής σε κρούση διαφόρων δειγμάτων δοκιμής.
Ποια βασική λειτουργία παρέχει το Drop Hammer Test Equipment;
Το Drop Hammer Test Equipment χρησιμεύει για τον χαρακτηρισμό της αντικρουόμενης ικανότητας των δειγμάτων, υποστηρίζοντας τους κατασκευαστές στην εφαρμογή αποτελεσματικού ποιοτικού ελέγχου για τα τελικά προϊόντα.
Ποια δείγματα δοκιμής είναι συμβατά με τον εξοπλισμό δοκιμής Drop Hammer;
Αυτή η συσκευή ταιριάζει σε πολλαπλές κατηγορίες σωληνοειδών προϊόντων, όπως σωλήνες παροχής νερού PVC-U, σωλήνες αποχέτευσης, σωλήνες παροχής νερού χαμηλής πίεσης, σωλήνες μεταφοράς χαμηλής πίεσης, σωλήνες με αφρώδες στρώμα πυρήνα, κυματοειδείς σωλήνες διπλού τοιχώματος και σωλήνες παροχής νερού από πολυαιθυλένιο. Ισχύει επίσης για άκαμπτα πλαστικά φύλλα.
Ποια είναι η ακρίβεια μέτρησης του Drop Hammer Test Equipment;
Το Drop Hammer Test Equipment επιτυγχάνει ακρίβεια μέτρησης 0,5%.
Ποια είναι η μέγιστη ικανότητα δοκιμής;
Το Drop Hammer Test Equipment διαθέτει μέγιστη ενέργεια δοκιμής 300J.
