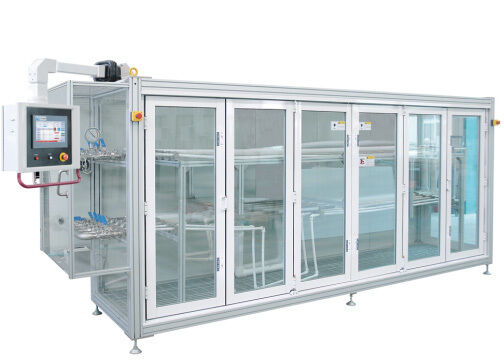

CHW-63M Μηχανή δοκιμής κυκλοφορίας ψυχρού και θερμού νερού για πλαστικό σύστημα αγωγών
Σύνοψη:
1.Η μηχανή δοκιμής κυκλοφορίας ζεστού και κρύου νερού της σειράς CHW έχει σχεδιαστεί για την αξιολόγηση συστημάτων αγωγών που αποτελούνται από διάφορους πλαστικούς σωλήνες και εξαρτήματα που συναρμολογούνται σύμφωνα με τις προδιαγραφές των προτύπωνΤο σύστημα υποβάλλει τον σωλήνα σε καθορισμένη εσωτερική πίεση ενώ τον υποβάλλει σε εναλλασσόμενους κύκλους θερμοκρασίας μεταξύ ψυχρών και θερμών συνθηκών για προκαθορισμένη διάρκεια.Μετά την ολοκλήρωση των απαιτούμενων κύκλων δοκιμών, η συσκευή εξετάζει τους σωλήνες και τα εξαρτήματα για ελαττώματα διαρροής ή ρήξης.
2.Η δοκιμή αυτή είναι δοκιμή μακροχρόνιας σταθερότητας· για ένα σύνολο δειγμάτων συστήματος σωλήνων από πλαστικό απαιτούνται 5.000 κύκλοι ζεστού και κρύου νερού,με κάθε κύκλο διάρκειας 30 λεπτών (15 λεπτών κρύο νερό και 15 λεπτών ζεστό νερό)Ως εκ τούτου, η δοκιμή πρέπει να εξασφαλίζει αξιόπιστη μακροχρόνια λειτουργία και σταθερή απόδοση.Αυτό το μηχάνημα δοκιμής κατασκευάστηκε από την εταιρεία μας για ένα γνωστό ευρωπαϊκό εμπορικό σήμα σύμφωνα με τα ευρωπαϊκά τεχνικά πρότυπα, και δεν παρουσίασε τεχνικά ή ποιοτικά προβλήματα κατά τη διάρκεια των ετών χρήσης σε όλη την Ευρώπη.
3Το όργανο αυτό αποτελείται κυρίως από διάφορα βασικά στοιχεία: μια μονάδα εκτέλεσης ανταλλαγής κρύου νερού, μια μονάδα εκτέλεσης ανταλλαγής θερμού νερού, έναν θάλαμο δειγματοληψίας και έναν βιομηχανικό ψυγείο.Διαθέτει αισθητικά ευχάριστο σχέδιο, αρθρωτή αρχιτεκτονική, προηγμένη τεχνολογία, σταθερή απόδοση, αξιόπιστη ποιότητα και φιλική προς το χρήστη λειτουργία.
Χαρακτηριστικά του οργάνου:
1.Ανοιχτή δομή: Υψηλής θερμοκρασίας, υψηλής πίεσης νερό υπάρχει μόνο στο δείγμα και τους συνδεδεμένους σωλήνες του.με όλους τους άλλους αγωγούς κυκλοφορίας που λειτουργούν υπό ατμοσφαιρική πίεσηΤα εξαρτήματα, όπως τα σώματα βαλβίδων και οι αισθητήρες, λειτουργούν υπό κανονικές συνθήκες πίεσης, εξασφαλίζοντας μακροχρόνια αξιόπιστη λειτουργία του οργάνου.
2.Πλήρης κλειστός κύκλος ελέγχου: Το όργανο χρησιμοποιεί ένα εισαγόμενο πλήρως ψηφιακό σύστημα ελέγχου που παρέχει κλειστό κύκλο ρύθμιση της εσωτερικής πίεσης στο σύστημα αγωγών δοκιμής.το σύστημα ελέγχου ρυθμίζει αυτόματα την κύρια αντλία κυκλοφορίας και τις βαλβίδες ελέγχου με βάση παραμέτρους όπως η θερμοκρασία του υγρού, χρόνος λειτουργίας και ταχύτητα ροής του αγωγού για τη διατήρηση σταθερής εσωτερικής πίεσης σε όλο το σύστημα,διασφάλιση ότι δεν εμφανίζεται σφυρί νερού, ακόμη και κατά την εναλλακτική ροή ζεστού και κρύου νερού, η οποία υπερβαίνει τις απαιτήσεις των εθνικών προτύπων.
3.Έξυπνη εναλλαγή: Το σύστημα ελέγχου ρυθμίζεται αυτόματα με βάση τις θερμοκρασίες νερού εισόδου και εξόδου του αγωγού δειγματοληψίας, τα επίπεδα υγρού στις δεξαμενές κρύου και θερμού νερού,και η διάρκεια μετάβασης μεταξύ της ψυχρής και της θερμής λειτουργίαςΗ συσκευή λειτουργεί με ευφυή τρόπο τις βαλβίδες επιστροφής και των δύο δεξαμενών για να διασφαλίσει ότι το μεγαλύτερο μέρος του κρύου νερού ρέει πίσω στην ψυκτική δεξαμενή κατά τη διάρκεια της αλλαγής κύκλου,με διακυμάνσεις θερμοκρασίας μεταξύ δεξαμενών που παραμένουν κάτω των 3°C, με αποτέλεσμα χαμηλή κατανάλωση ενέργειας κατά τη λειτουργία του συστήματος.
4Λειτουργία χαμηλού θορύβου: Ο αγωγός δοκιμής είναι εξοπλισμένος με ελεγκτή ροής νερού που σχεδιάστηκε ανεξάρτητα από την εταιρεία μας, μειώνοντας σημαντικά τον θόρυβο που παράγεται από την διάβρωση της υψηλής ταχύτητας ροής νερού.
5.Σύστημα ψύξης: χρησιμοποιεί εισαγόμενα βιομηχανικά ψυκτικά ως πηγή ψύξης χαμηλής θερμοκρασίας,χρήση ψύξης από νερό σε νερό για την αύξηση της αποδοτικότητας ψύξης και τη διασφάλιση της βέλτιστης λειτουργίας του συμπιεστή, βελτιώνοντας έτσι τόσο την απόδοση ψύξης όσο και την σημαντική παράταση της ζωής των βιομηχανικών ψυκτικών.
Να πληρούν τα πρότυπα:
|
Τυπικός αριθμός
|
Τυπική ονομασία
|
|
ISO 10508
|
Σχετικοί κανονισμοί για τους θερμοπλαστικούς σωλήνες και εξαρτήματα που χρησιμοποιούνται σε συστήματα ζεστού και κρύου νερού
|
|
ISO 19893
|
Συστήματα σωληνώσεων από πλαστικό ∆ σωλήνες και εξαρτήματα από θερμοπλαστικό για ζεστό και κρύο νερό ∆ μέθοδος δοκιμής για την αντοχή των ενσωματωμένων συγκροτημάτων σε κυκλικές θερμοκρασίες
|
|
.GB/T 19993-2005
|
Μέθοδος δοκιμής θερμικού κύκλου σωλήνων ύδρευσης και αποστράγγισης από πλαστικά υλικά θερμής τήξης και συστημάτων αρθρώσεων σωλήνων
|
|
GB/T 18997.1-2003
|
Πυλικοί σωλήνες πίεσης από σύνθετο αλουμίνιο-πλαστικό Μέρος 1: Πυλικοί σωλήνες από αλουμίνιο-πλαστικό με συγκόλληση σωλήνων από αλουμίνιο
|
|
GB/T 18997.2-2003
|
Πυλικός σωλήνας σύνθετης ύλης αλουμινίου-πλαστικού ∆ήμος 2: Πυλικός σωλήνας αλουμινίου-πλαστικού συγκολλημένος
|
|
GB/T 18742.2-2002
|
Συστήματα σωληνώσεων πολυπροπυλενίου για ζεστό και κρύο νερό Μέρος 2: Υλικά σωληνώσεων
|
|
GB/T 18742.3-2002
|
Συστήματα αγωγών θερμού και κρύου νερού από πολυπροπυλένιο Μέρος 3: Εφοδιασμοί
|
|
GB/T 18992.2-2003
|
Συστήματα ζεστού και κρύου νερού που χρησιμοποιούν υλικά σωλήνων από διασταυρωμένο πολυαιθυλένιο (PE-X)
|
|
GB/T 18993.2-2003
|
Συστήματα αγωγών χλωριωμένου πολυβινυλοχλωριούχου (PVC-C) για ζεστό και κρύο νερό ∆Μ 2: Υλικά σωλήνων
|
|
GB/T 18993.3-2003
|
Συστήματα αγωγών χλωριωμένου πολυβινυλοχλωριούχου (PVC-C) για ζεστό και κρύο νερό ∆υναμικό
|
|
GB/T 18991-2003
|
Σωλήνες και εξαρτήματα θερμοπλαστικών πλαστικών για συστήματα ζεστού και κρύου νερού
|
Τεχνική παράμετρος:
|
Σχέδιο
|
Δείκτης
|
|
Πίεση
|
Πεδίο ελέγχου
|
00,40 Mpa ~ 1,20 Mpa
|
|
Ακριβότητα ελέγχου
|
Διορισμένη τιμή ±0,02 mpa (συμπεριλαμβανομένης της διαδικασίας μετάβασης από κρύο σε θερμό)
|
|
Σταθμοί δοκιμών
|
1 ¢ 6
|
|
Μέγιστη συνολική μετρούμενη περιοχή της εγκάρσιας τομής
|
6200 mm2 (2 × φ63)· μπορεί να προσαρμοστεί κατόπιν αιτήματος.
|
|
Χρόνος κυκλοφορίας τόσο για ζεστό όσο και για κρύο νερό
|
Οποιαδήποτε ρύθμιση μεταξύ 600 και 1800
|
|
Ώρα εναλλαγής ζεστού και κρύου νερού
|
≤ 60s
|
|
Αριθμός κύκλων
|
Οποιοσδήποτε αριθμός φορές από 0 έως 100,000
|
|
Μέγιστο μήκος της ευθείας διατομής σωλήνα στο δείγμα
|
3700 χιλιοστά
|
|
Τρόπος εμφάνισης
|
Εμφάνιση με οθόνη αφής
|
|
Μέθοδος ελέγχου
|
Ελεγχόμενο από Plc
|
|
Ταχύτητα ροής
|
> 0,9m/s
|
|
Πηγή νερού
|
Ποιότητα νερού
|
Καθαρό νερό, αποιονισμένο νερό ή μαλακωμένο νερό
|
|
Αυτοματοποιημένη πίεση παροχής νερού
|
> 0,05mpa
|
|
Λάθος ανάγνωσης οθόνης θερμοκρασίας
|
±0,2°C
|
|
Διαφορά θερμοκρασίας μεταξύ εισόδου και εξόδου του δείγματος
|
< 2°C
|
|
Κύψος αποθήκευσης κρύου νερού
|
Περιοχή ελέγχου θερμοκρασίας
|
20°C έως θερμοκρασία δωματίου (θερμοκρασία δωματίου > 20°C)
|
|
Ακριβότητα ελέγχου της θερμοκρασίας
|
Αξία ρύθμισης ±0,5°c
|
|
Ομοιογένεια θερμοκρασίας
|
±0,5°C
|
|
Θερμοθάλασσα
|
Περιοχή ελέγχου θερμοκρασίας
|
Θερμοκρασία δωματίου 95°C
|
|
Ακριβότητα ελέγχου της θερμοκρασίας
|
Αξία ρύθμισης ±0,5°c
|
|
Ομοιογένεια θερμοκρασίας
|
±0,5°C
|
|
Πηγή
|
380 ((1-15%) κ.α.
|
|
Διάσταση περίγραμμα
|
Δοκιμαστικό σύστημα
|
|
Μέγεθος εγκατάστασης
|
Δοκιμαστικό σύστημα
|
|
Συνολικό βάρος
|
3210 κιλά
|
