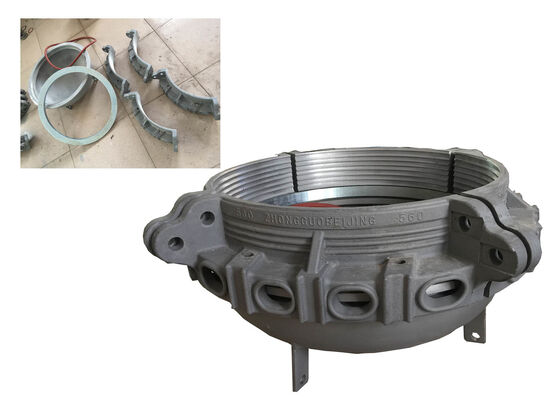

Τελευταία κάλυψη σωλήνων από πλαστικό ανθεκτικό σε υψηλή πίεση
Ανθεκτικό σε υψηλή πίεση πλαστικό σωλήνα Τελικά καπάκια ιδανικά για τη σφράγιση πλαστικών σωλήνων κατά τη διάρκεια των δοκιμών υδροστατικής και διάσπασης.
Επισκόπηση του προϊόντος
Το σφραγιστικό σύνδεσμο DN560mm, διαθέσιμο σε ανοξείδωτο χάλυβα (SS) ή σε άνθρακα,είναι ειδικά σχεδιασμένο και κατασκευασμένο με ακρίβεια για να παρέχει αξιόπιστη σφραγίδα για δείγματα σωλήνων από πλαστικό υλικό και σύνθετα κατά τις δοκιμές κρίσιμης απόδοσηςΕίναι ειδικά συμβατό με σωλήνες HDPE, PE, PVC, PP-R, ABS και σύνθετους σωλήνες, διευκολύνοντας την στεγνή σφράγιση για υδροστατική δοκιμή, δοκιμή σπασμού, δοκιμή αρνητικής πίεσης,και άλλες σχετικές αξιολογήσεις της απόδοσης σωλήνων.
Διαρθρωτικά χαρακτηριστικά
Το χυμένο δομικό σύστημα τύπου Α διαθέτει σχεδιασμό χωρίς ράβδους (χωρίς ενδιάμεσες ράβδους δέσμης) και παρουσιάζει εξαιρετική αντοχή σε υψηλές πιέσεις,καθιστώντας το κατάλληλο για αυστηρά σενάρια δοκιμών σωλήνων που περιλαμβάνουν φορτία ακραίας πίεσης.

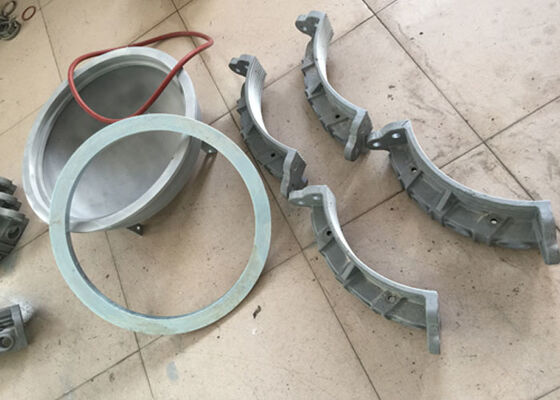

Η διαμόρφωση των εξαρτημάτων του περιλαμβάνει ημικυκλική βάση, δαχτυλίδι O από καουτσούκ σιλικόνης, δαχτυλίδι παρακολούθησης, μπλοκ συμπίεσης, μπουλόνια στερέωσης, μπουλόνια συμπίεσης,και μια βαλβίδα εξαερισμού, όλα σχεδιασμένα για να λειτουργούν σε συνεργία για αξιόπιστη σφραγίδα και δομική σταθερότητα κατά τη διάρκεια των δοκιμών.
Διαθέσιμα μεγέθη
Οι εφαρμοστέες διάμετροι σωλήνων καλύπτουν Ø10 mm, Ø12 mm, Ø16 mm, Ø25 mm, Ø32 mm, Ø40 mm, Ø50 mm, Ø63 mm, Ø75 mm, Ø90 mm, Ø110 mm, Ø125 mm, Ø140 mm, Ø160 mm, Ø180 mm, Ø200 mm, Ø225 mm, Ø250 mm, Ø280 mm,Ø315 mm, Ø355 mm, Ø400 mm, Ø450 mm, Ø500 mm, Ø560 mm, Ø630 mm, Ø710 mm, Ø800 mm, Ø900 mm, Ø1000 mm, Ø1100 mm, Ø1200 mm, Ø1400 mm, Ø1600 mm, Ø1800 mm και Ø2000 mm.
Πρότυπα συμμόρφωσης
Το προϊόν είναι πλήρως συμβατό με τα βρετανικά πρότυπα (BS), τα αμερικανικά πρότυπα (ASTM / ASME) και άλλα διεθνή πρότυπα σωλήνων, καλύπτοντας τις διαφορετικές απαιτήσεις του παγκόσμιου έργου.
Ειδικότερα, τα προϊόντα που χρησιμοποιούνται για την παραγωγή των ειδών αυτών πρέπει να είναι κατασκευασμένα με υλικό που δεν υπερβαίνει τα 5 mm.
Τεχνικές προδιαγραφές
| Ονομασία του προϊόντος |
DN560mm SS ή ατσάλινου άνθρακα σφραγιστική σύνδεση που χρησιμοποιείται για την σφραγίδα HDPE, PE, PVC σωλήνα |
| Χρώμα |
Ασημένιο |
| Διάσταση του σχεδίου |
φ850*450mm |
| Εφαρμόσιμη διάμετρος σωλήνα |
φ560~φ565mm |
| Μέγιστη πίεση |
4MPA |
| Μέγεθος δαχτυλιδιού σφραγίδας |
φ495*18mm |
| Συνδετήρας τερματικού κεφαλιού |
M12*1.25, 1/4'', 3/8" (προσαρμόζεται) |
| Τύπος |
Τύπος Α |
| Συσκευή |
Τυπικό ξύλο εξαγωγής |
| Πιστοποιητικό |
ISO |
| Χρόνος παράδοσης |
10 ημέρες |
Συχνές Ερωτήσεις
Ε1: Ποια υλικά χρησιμοποιούνται για την κατασκευή του σωληνώματος και ποιες επιδόσεις αντοχής στην διάβρωση προσφέρει;
Η συσκευή στερέωσης σωλήνων κατασκευάζεται από ανοξείδωτο χάλυβα υψηλής ποιότητας (SS) ή χάλυβα άνθρακα, με όλες τις επιφάνειες που έρχονται σε επαφή με το μέσο να διαθέτουν επεξεργασία κατά της διάβρωσης.Αυτό το σχέδιο εξασφαλίζει εξαιρετική αντοχή σε χημική διάβρωση και υγρασία, καθιστώντας το κατάλληλο για μακροχρόνια χρήση σε υδροστατικά περιβάλλοντα δοκιμής, σπασμού και αρνητικής πίεσης που περιλαμβάνουν διάφορα υλικά σωλήνων.
Ε2: Ποιο είναι το εύρος διάμετρου σωλήνα του φωτιστικού και με ποια διεθνή πρότυπα είναι συμβατό;
Ο φωτισμός καλύπτει ένα ευρύ εύρος διαμέτρου από Ø10 mm έως Ø2000 mm, συμπεριλαμβανομένων βασικών προδιαγραφών όπως Ø50 mm, Ø110 mm, Ø315 mm, Ø630 mm και Ø1600 mm.Είναι πλήρως συμβατό με τα διεθνή πρότυπα, συμπεριλαμβανομένων των βρετανικών προτύπων (BS), Αμερικανικά Πρότυπα (ASTM/ASME) και σειρά ISO, προσαρμόζονται απρόσκοπτα στις παγκόσμιες απαιτήσεις παραγωγής και δοκιμής σωλήνων.
Ε3: Ποια είναι η μέγιστη αντοχή υπό πίεση του σωλήνα και μπορεί να ανταποκριθεί στις απαιτήσεις δοκιμών υψηλής πίεσης;
Η συσκευή διαθέτει μέγιστη αντοχή υπό πίεση έως 16 MPa (160 bar),που πληροί πλήρως τις απαιτήσεις πίεσης των υδροστατικών δοκιμών και των δοκιμών διάσπασης για τους περισσότερους βιομηχανικούς πλαστικούς σωλήνες (HDPE)Η δομική του κατασκευή χωρίς ράβδους βελτιώνει τη σταθερότητα της αντίστασης στην πίεση, αποφεύγοντας διαρροές ή παραμόρφωση υπό ακραίες συνθήκες πίεσης.
Ε4: Ποιο μηχανισμό σφράγισης υιοθετεί ο φωτιστικός μηχανισμός και πώς διασφαλίζει τις ανθεκτικές επιδόσεις κατά τη διάρκεια των δοκιμών;
Το κορμί χρησιμοποιεί ένα σύστημα σφραγίσματος O-ring από καουτσούκ σε συνδυασμό με ένα δαχτυλίδι ακολούθησης και σχεδιασμό μπλοκ συμπίεσης.ενώ το μπλοκ συμπίεσης και οι βίδες συμπίεσης επιτυγχάνουν ομοιόμορφη εφαρμογή πίεσηςΑυτή η πολυεπίπεδη σφραγιστική δομή εξασφαλίζει μηδενική διαρροή κατά τη διάρκεια της δοκιμής, ακόμη και υπό παρατεταμένη σταθερή πίεση.
Ε5: Ποια δομικά χαρακτηριστικά διαθέτει ο φωτισμός για να απλοποιήσει την εγκατάσταση και να βελτιώσει την αποτελεσματικότητα των δοκιμών;
Το κορμί υιοθετεί δομικό σχέδιο τύπου Α χωρίς ενδιάμεσες ράβδους δέσμης, με συμπαγή και ελαφριά δομή.Είναι εξοπλισμένο με τυποποιημένες βίδες δέσμευσης και βίδες συμπίεσης για γρήγορη συναρμολόγηση και αποσυναρμολόγηση, μειώνοντας το χρόνο σύσφιξης σωλήνων κατά 30% σε σύγκριση με τα παραδοσιακά κορδόνιαΗ σχεδίαση της ημικυκλικής βάσης εξασφαλίζει επίσης σταθερή τοποθέτηση του δείγματος σωλήνα κατά τη διάρκεια της δοκιμής.
Ε6: Είναι συμβατός ο φωτισμός με διάφορους τύπους υλικών σωλήνων και σε διάφορα σενάρια δοκιμών;
Ναι, ο φωτισμός είναι καθολικά συμβατός με πλαστικούς σωλήνες (HDPE, PE, PVC, PP-R, ABS), συνθετικούς σωλήνες και σωλήνες πολυαιθυλενίου ενισχυμένων με χάλυβα.Είναι κατάλληλο για πολλαπλά σενάρια δοκιμών, συμπεριλαμβανομένης της δοκιμής υδροστατικής πίεσης, δοκιμές αντοχής σπασμού, δοκιμές στεγανότητας αρνητικής πίεσης και δοκιμές αντοχής πίεσης βραχυπρόθεσμης διάρκειας, που χρησιμεύουν ως ευπροσάρμοστο αξεσουάρ για εξοπλισμό δοκιμής σωλήνων.
