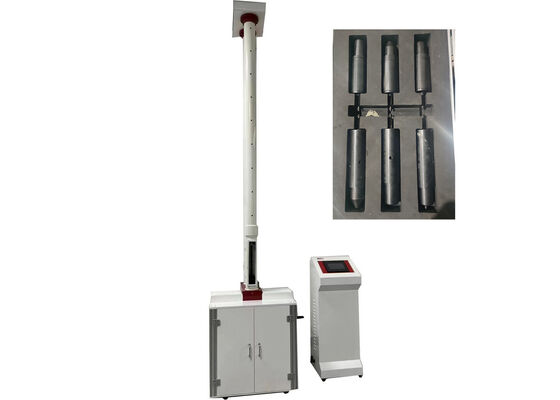

Εξοπλισμός δοκιμής πέδησης με σφυρί προσφέροντας ευελιξία στη δοκιμή διαφόρων μεγεθών και μορφών δειγμάτων υπό ελεγχόμενες συνθήκες
Ο δοκιμαστής επιπτώσεων με πέταγμα σφυριού / δοκιμαστής ρήξης βάρους πτώσης έχει σχεδιαστεί ειδικά για τη διεξαγωγή δοκιμών επιπτώσεων σε πλαστικά σωλήνες, φύλλα μετάλλων και τα τελικά προϊόντα τους.Ο κύριος σκοπός του είναι η ακριβής αξιολόγηση και ο προσδιορισμός των ιδιότητας αντοχής σε κρούση αυτών των υλικών, παρέχοντας αξιόπιστη υποστήριξη δεδομένων για τον έλεγχο της ποιότητας των υλικών και την επικύρωση των επιδόσεων του προϊόντος.

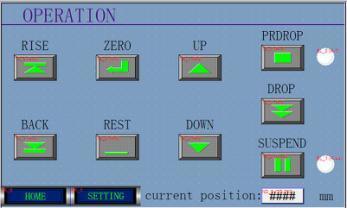

Το σύστημα ελέγχου του δοκιμαστή υιοθετεί προηγμένη ψηφιακή τεχνολογία ελέγχου, που επιτρέπει την ακριβή ρύθμιση παραμέτρων, την αυτόματη ρύθμιση μηδέν και την αυτοματοποιημένη ανύψωση και πτώση του σφυριού.είναι εξοπλισμένο με ενσωματωμένο μηχανισμό κατά της δευτερογενούς πρόσκρουσης, η οποία αποτρέπει αποτελεσματικά τις ανεπιθύμητες δευτερεύουσες επιπτώσεις κατά τη διάρκεια της διαδικασίας δοκιμής, εξασφαλίζοντας την ακρίβεια των αποτελεσμάτων των δοκιμών και ενισχύοντας την ασφάλεια της λειτουργίας.
Δομή προϊόντος και αρχή λειτουργίας
Σύνθεση του πυρήνα
- Εργασιακό πάγκο
- Μηχανισμός πρόληψης δευτερογενών επιπτώσεων
- Σωλήνας στήριξης
- Τύπος καθοδήγησης
- Σώμα σφυροδέματος
- Συγκρότημα V-block
- Μηχανισμός αυτοματοποιημένου σφυριού
- Μειωτής
- Ηλεκτρικό κουτί ελέγχου
- Υποστήριξη στήριξης
Αρχή λειτουργίας
Στο εσωτερικό του σωλήνα καθοδήγησης τοποθετείται ένα θραύσμα σφυριού το οποίο, με τη βοήθεια ενός κινητήρα και ενός μειωτή, ανυψώνει το σώμα του σφυριού στο προκαθορισμένο ύψος δοκιμής.Η ενεργοποίηση του διακόπτη ενεργοποίησης πτώσης απελευθερώνει το σώμα του σφυριού για να πέσει ελεύθερα μέσα στο σωλήνα καθοδήγησης και να χτυπήσει το δείγμα δοκιμής, εκπληρώνοντας έτσι τους στόχους των δοκιμών πρόσκρουσης.
Υπολογισμός ενέργειας επιπτώσεων και πρόληψη δευτερογενών επιπτώσεων
Η ενέργεια της πρόσκρουσης υπολογίζεται με ακρίβεια με βάση το βάρος του σώματος του σφυριού και το προεπιλεγμένο ύψος πτώσης.η συσκευή εμποδίζει το σώμα του σφυριού να αναπηδήσει και να προκαλέσει δευτερεύουσα πρόσκρουσηΕξοπλισμένο με τεχνολογία ελέγχου φωτοηλεκτρικής ανίχνευσης, το σύστημα ανιχνεύει το σώμα του σφυριού που αναπηδεί σε πραγματικό χρόνο και ενεργοποιεί τον δευτερεύοντα μηχανισμό πρόληψης των συγκρούσεων για να σφίξει γρήγορα το σφυρί..Ο σχεδιασμός αυτός εξαλείφει αποτελεσματικά τον κίνδυνο δευτερογενούς πρόσκρουσης, εξασφαλίζοντας την ακρίβεια και την αξιοπιστία των αποτελεσμάτων των δοκιμών.
Μηχανισμός ρύθμισης συναρμολόγησης V-block
Το συγκρότημα V-block τοποθετείται κάτω από τον πάγκο εργασίας, με δύο ράβδους καθοδήγησης εγκατεστημένες στις δύο πλευρές του.που επιτρέπουν την ακριβή τοποθέτηση δειγμάτων δοκιμής διαφόρων μεγεθών και μορφών.
Τεχνικές παραμέτρους
| Παράμετρος |
Προδιαγραφές |
| Σχήμα |
XJL-300D |
| Θερμοκρασία περιβάλλοντος |
10°C-35°C |
| Ποιότητα του σφυριού |
0.5kg-15kg |
| Διάμετρος του σφυριού |
D25mm, D90mm |
| Υψόμετρος πτώσης |
50 mm-2000 mm, σφάλμα ≤ ± 2 mm |
| Διάμετρος του δείγματος |
Φ10mm-Φ450mm |
| Απόκλιση του κέντρου της πρόσκρουσης από το κέντρο της συσκευής |
≤ 2 mm |
| Υποστήριξη τύπου V |
120° |
| Πηγή ισχύος |
220VAC ± 10% |
| Διάσταση περίγραμμα |
730 mm × 700 mm × 3650 mm |
| Καθαρό βάρος |
300 κιλά |
Υποστήριξη και Υπηρεσίες
Παρέχουμε εξ ολοκλήρου τεχνική υποστήριξη και επαγγελματικές υπηρεσίες μετά την πώληση για τον εξοπλισμό δοκιμών πέδησης.Η ομάδα μας από πιστοποιημένους μηχανικούς και τεχνικούς παρέχει εξειδικευμένη εμπειρία που καλύπτει την εγκατάσταση επί τόπου, προγραμματισμένη προληπτική συντήρηση, ταχεία αντιμετώπιση προβλημάτων, βαθμονόμηση ακριβείας και άλλες υπηρεσίες προστιθέμενης αξίας.Προσφέρουμε επίσης προσαρμοσμένες λύσεις που σχεδιάστηκαν για να ανταποκριθούν στις μοναδικές απαιτήσεις δοκιμών και σενάρια εφαρμογής.
Η επαγγελματική μας ομάδα υποστήριξης είναι διαθέσιμη 24/7 για να απαντήσει άμεσα στις ερωτήσεις σας, να επιλύσει τεχνικά προβλήματα,και να εξασφαλίσει την αδιάλειπτη λειτουργία του εξοπλισμού σας.
Για περισσότερες λεπτομέρειες ή για εξατομικευμένη διαβούλευση, παρακαλούμε επικοινωνήστε μαζί μας το συντομότερο δυνατόν.
Συσκευή και αποστολή
Ο εξοπλισμός δοκιμής πέδησης θα συσκευαστεί σε ανθεκτικά ξύλινα κιβώτια εξαγωγικής ποιότητας για τη μέγιστη προστασία κατά τη διάρκεια της διαμετακόμισης.λεπτομερή εγχειρίδια λειτουργίας και συντήρησης, καθώς και όλα τα σχετικά ανταλλακτικά και αξεσουάρ που απαιτούνται για την εγκατάσταση επί τόπου και την αρχική λειτουργία.
Οι σαφείς ετικέτες αποστολής θα τοποθετούνται εμφανώς στο εξωτερικό κάθε κιβωτίου, προσδιορίζοντας το όνομα του εξοπλισμού, τον αριθμό μοντέλου και τον μοναδικό αύξοντα αριθμό, διευκολύνοντας την ευκολότερη ταυτοποίηση.Διαχείριση αποθεμάτων, και τις διαδικασίες τελωνειακής εκκαθάρισης.
Θα παρασκευαστεί ένα πλήρες σύνολο αποστατευτικής τεκμηρίωσης για να συνοδεύει την αποστολή, συμπεριλαμβανομένων εμπορικών τιμολογίων, λεπτομερών καταλόγων συσκευασίας,και όλα τα συμπληρωματικά έγγραφα που απαιτούνται για τη διεθνή διαμετακόμιση (e(π.χ. έντυπα τελωνειακής διασάφησης).
Το κόστος αποστολής υπολογίζεται βάσει του τελικού προορισμού παράδοσης και του επιλεγμένου τρόπου αποστολής (π.χ. θαλάσσια μεταφορά, αεροπορική μεταφορά), με διαφανή τιμολόγηση πριν από την επιβεβαίωση της παραγγελίας.
Συχνές Ερωτήσεις
ΕΠ1: Τι είναι ο εξοπλισμός δοκιμής πέδησης σφυριού;
Ο εξοπλισμός δοκιμής πέδησης είναι ένα όργανο δοκιμής ακρίβειας από την JHH, με βάση την παραγωγή του στο Πεκίνο της Κίνας.Είναι ειδικά σχεδιασμένο για τον προσδιορισμό της αντοχής σε κρούση των υλικών και των τελικών προϊόντων.
Ε2: Ποιος είναι ο σκοπός του εξοπλισμού δοκιμής πέδησης;
Ο κύριος σκοπός αυτού του εξοπλισμού δοκιμής με σφυρί είναι η ακριβής αξιολόγηση της αντοχής σε κρούση των υλικών και των προϊόντων-στόχων.Αυτή η κρίσιμη διαδικασία δοκιμών επαληθεύει τη συμμόρφωση με τα βιομηχανικά πρότυπα ποιότητας, εξασφαλίζοντας τη δομική ακεραιότητα και την λειτουργική αξιοπιστία των δοκιμαζόμενων στοιχείων σε σενάρια πραγματικής χρήσης.
Ε3: Για ποια προϊόντα μπορεί να χρησιμοποιηθεί ο εξοπλισμός δοκιμής πέδησης με σφυρί;
Ο εξοπλισμός αυτός έχει σχεδιαστεί κυρίως για δοκιμές αντοχής σε κρούση ενός ευρέος φάσματος προϊόντων σωλήνων, συμπεριλαμβανομένων σωλήνων ύδρευσης PVC-U, σωλήνων λυμάτων, σωλήνων ύδρευσης χαμηλής πίεσης,σωλήνες μεταφοράς χαμηλής πίεσηςΗ μέθοδος αυτή είναι επίσης κατάλληλη για την αξιολόγηση των επιδόσεων των άκαμπτων πλαστικών φύλλων.
Ε4: Ποια είναι η ακρίβεια του εξοπλισμού δοκιμής με σφυρί;
Ο εξοπλισμός δοκιμής με σφυρί ρίψης διαθέτει υψηλή ακρίβεια μέτρησης έως και 0,5%, εξασφαλίζοντας ακριβή και επαναληπτά δεδομένα δοκιμής για εφαρμογές ελέγχου ποιότητας και Ε&Α.
Ε5: Ποια είναι η μέγιστη δύναμη δοκιμής του εξοπλισμού δοκιμής πέδησης σφυριού;
Ο εξοπλισμός δοκιμής πέδησης με σφυρί διαθέτει μέγιστη ονομαστική ενέργεια δοκιμής 300 joules (300J).
