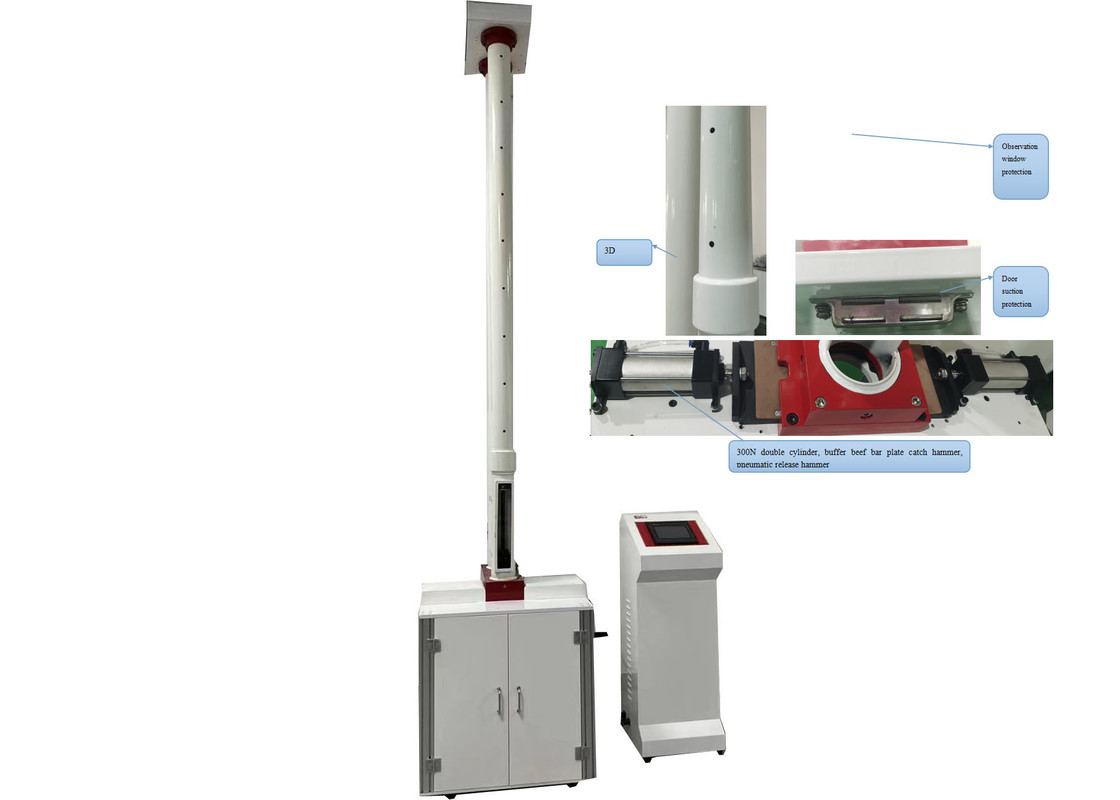

Πολυδιάστατο εξοπλισμό δοκιμής με σφυρί για διάφορες βιομηχανικές εφαρμογές
Περιγραφή του προϊόντος:
The Round-Robin Method/Tester for Determination of External Impact Resistance of Thermoplastics Pipes is a widely recognized precision testing solution specifically engineered for evaluating the external impact strength of thermoplastics pipesΤο σύστημα αυτό χρησιμεύει ως βασικό εργαλείο για την αξιολόγηση των επιδόσεων των υλικών και την επαλήθευση της ποιότητας των προϊόντων σε συναφείς βιομηχανίες.
Για τους πλαστικούς σωλήνες, η μέθοδος/ο δοκιμαστής περιλαμβάνει δοκιμές για ένα πλήρες φάσμα προϊόντων, συμπεριλαμβανομένων, μεταξύ άλλων: σωλήνων ύδρευσης PVC-U, σωλήνων ύδρευσης χαμηλής πίεσης,Σωλήνες από αφρό με πυρήνα, κυματοειδείς σωλήνες διπλού τοιχώματος, σωλήνες 克拉管 (καράτων), σωλήνες ενισχυμένες με χαλύβδινες ταινίες, σωλήνες παροχής νερού PE, σωλήνες ηλεκτρικής ενέργειας MPP, σωλήνες κούφων περιστρεφόμενων τοιχωμάτων και σωλήνες ηλεκτρικής ενέργειας CPVC.
Χαρακτηριστικά του οργάνου:
1Σύστημα προστασίας ασφαλείας τριών επιπέδων
Ο δοκιμαστής είναι εξοπλισμένος με πολυεπίπεδο μηχανισμό προστασίας από κλειδαριά για τη διασφάλιση της ασφάλειας λειτουργίας:
- 1ο επίπεδο: Πρότυπο προστασίας κλειδαριού πόρτας.
- 2ο επίπεδο: Προστασία διακόπτη παράθυρου παρατήρησης.
- 3ο επίπεδο: Προστασία θέσεων ανώτερου και κατώτερου ορίου.
2Δυναμικότητα ανύψωσης υψηλής ταχύτητας
Με κινητήρα υψηλής ροπής, ο δοκιμαστής επιτυγχάνει ταχύτητα ανύψωσης έως 250 mm/sec, επιτρέποντας στο σφυρί να φτάσει τα 2 μέτρα από το μηδέν σε μόλις 8 δευτερόλεπτα.Αυτό συντομεύει σημαντικά τους κύκλους δοκιμών και βελτιώνει τη λειτουργική αποτελεσματικότητα για σενάρια δοκιμών υψηλής απόδοσης.
3. Διανοητική λειτουργία κλίσης
Ενσωματώνει έναν αλγόριθμο ελέγχου ταχύτητας πολλαπλών σταδίων για να εξασφαλίσει ομαλή επιβράδυνση του σφυριού και ακριβή τοποθέτηση με μηδενική απόκλιση.διασφάλιση συνεπούς συνθηκών δοκιμής και αξιόπιστης επαναληψιμότητας των δεδομένων.

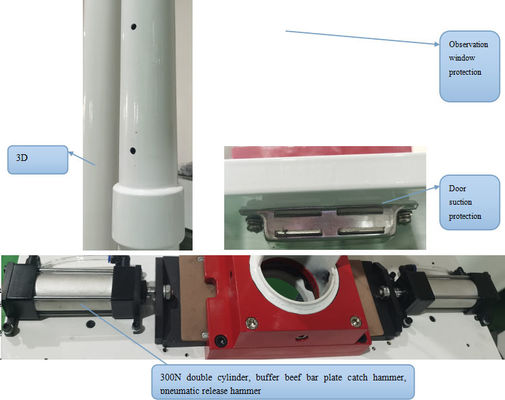

4. 3D μοντελοποιημένο σωλήνα καθοδήγησης πέδησης σφυριού
Ο σωλήνας καθοδήγησης του σφυριού πτώσης βελτιστοποιείται μέσω 3D μοντελοποίησης, ενσωματώνοντας τρύπες εξάτμισης για να ελαχιστοποιήσει την αντίσταση του ανέμου κατά τη διάρκεια της κάθοδος του σφυριού, εξασφαλίζοντας σταθερή μετάδοση δύναμης πρόσκρουσης.προστίθεται δομή ενίσχυσης περιστροφής για την πρόληψη δομικής βλάβης και παραμόρφωσης, βελτιώνοντας τη μακροπρόθεσμη αξιόπιστη λειτουργία σε αυστηρά περιβάλλοντα δοκιμών.
5Πνευματικός μηχανισμός ανύψωσης και απελευθέρωσης σφυριού
Απαρνούμενος τους παραδοσιακούς ηλεκτρομαγνητικούς μηχανισμούς σφυριού, ο δοκιμαστής υιοθετεί μια υψηλής ισχύος πνευματική διαμόρφωση για ανώτερη απόδοση:
- Εξοπλισμένο με διπλή κύλινδρο αέρα 300N μακράς ροής για ισχυρή, σταθερή λειτουργία.
- Διαθέτει επιφάνεια σφυροκόπησης από πλακέτα από καουτσούκ για να εξασφαλίζει σταθερή, μη καταστροφική επίθεση στα δείγματα.
- Ο σχεδιασμός ανύψωσης/αποδέσμευσης με πνευματικό τρόπο εξαλείφει ουσιαστικά προβλήματα όπως η κάμψη καλωδίων, η ρήξη καλωδίων και η ηλεκτρική διαρροή που είναι κοινή στα ηλεκτρομαγνητικά συστήματα.
- Ενσωματώνει ένα ατμοσφαιρικό αυτόματο σύστημα κλειδαρίσματος, παρέχοντας βελτιωμένη ασφάλεια και λειτουργική αξιοπιστία.
6Ολοκληρωμένο & Μοδική Σύνθεση Σχεδιασμός
-
- Μηχανική δομή: Χρησιμοποιεί τυποποιημένη συναρμολόγηση προφίλ κράματος αλουμινίου, επιτυγχάνοντας τυποποίηση της διαδικασίας, αρθρωτή εγκατάσταση και ελαφρύ αλλά υψηλής αντοχής σχεδιασμό.
- Ηλεκτρικό σύστημα: Διαμορφώνεται με οθόνη αφής 7 ιντσών και Delta PLC, εξασφαλίζοντας διαισθητική λειτουργία, σταθερή απόδοση και βολική συντήρηση.
Τεχνικές παραμέτρους:
| Σχήμα |
XJL-300D |
| Θερμοκρασία περιβάλλοντος |
10°C-35°C |
| Ποιότητα του σφυριού |
00,5 kg-5 kg,0.125Kg/ανά αύξηση |
| Διάμετρος του σφυριού |
D25mm, D50, D90mm |
| Υψόμετρος πτώσης |
30 mm-2000 mm, σφάλμα ≤±2 mm |
| Διάμετρος του δείγματος |
Φ10mm-Φ450mm |
| Απόκλιση του κέντρου της πρόσκρουσης από το κέντρο της συσκευής |
≤ 2 mm |
| Υποστήριξη τύπου V |
120° |
| πηγή |
220-230VAC |
| Διάσταση περίγραμμα |
720 mm × 690 mm × 3650 mm |
| Καθαρό βάρος |
300 κιλά |
Βασικές λειτουργίες:
Ο δοκιμαστής κρούσης με σφυρί είναι ένα ευρέως αναγνωρισμένο όργανο δοκιμών ακριβείας ειδικά σχεδιασμένο για την αξιολόγηση της αντοχής εξωτερικού κρούσματος πλαστικών σωλήνων, πλαστικών φύλλων,και μη μεταλλικά υλικάΛειτουργεί ως κρίσιμο εργαλείο για την αξιολόγηση των επιδόσεων των υλικών και τη συμμόρφωση της ποιότητας των προϊόντων στις βιομηχανίες πλαστικών, κατασκευής και μεταποίησης.
Για τους πλαστικούς σωλήνες, ο δοκιμαστής περιλαμβάνει ολοκληρωμένες δοκιμές απόδοσης για ένα ευρύ φάσμα προϊόντων, συμπεριλαμβανομένων μεταξύ άλλων: σωλήνων ύδρευσης PVC-U, σωλήνων ύδρευσης χαμηλής πίεσης,Σωλήνες από αφρό με πυρήνα, κυματοειδείς σωλήνες διπλού τοιχώματος, σωλήνες καρατίου, σωλήνες ενισχυμένων με ζώνη από χάλυβα, σωλήνες παροχής νερού PE, σωλήνες ηλεκτρικής ενέργειας MPP, σωλήνες στρογγυλοειδούς τοιχώματος και σωλήνες ηλεκτρικής ενέργειας CPVC.
Ορισμός:
1. Αληθινός δείκτης επιπτώσεων (TIR)
Ο πραγματικός συντελεστής αντίκτυπου (TIR) ορίζεται ως το ποσοστό των δειγμάτων που έχουν υποστεί ζημιές από την πρόσκρουση σε σχέση με τον συνολικό αριθμό των δοκιμασμένων δειγμάτων, όταν μια ολόκληρη παρτίδα προϊόντων υποβάλλεται σε δοκιμή αντίκτυπου.Ο τύπος υπολογισμού του είναι:
TIR = (Συνολικό αριθμό δειγμάτων που έχουν υποστεί ζημιά από την πρόσκρουση / Συνολικό αριθμό δειγμάτων που έχουν υποβληθεί σε δοκιμή) × 100%
2. ζημία (ορισμός)
Για τους σκοπούς της παρούσας δοκιμής, η βλάβη ορίζεται ως η παρουσία ρωγμών, ρωγμών ή πλήρους ρήξης του δείγματος που παρατηρείται μέσω οπτικής επιθεώρησης μετά την πρόσκρουση.Οι απλές εγκοπές ή η αποχρώση στην επιφάνεια του δείγματος που προκαλούνται από την πρόσκρουση με το σφυρί δεν θεωρούνται ζημιά..
Υποστήριξη και υπηρεσίες:
Παρέχουμε τεχνική υποστήριξη από την αρχή έως το τέλος του κύκλου ζωής και επαγγελματικές υπηρεσίες προσαρμοσμένες στον εξοπλισμό δοκιμών Drop Hammer.Η ομάδα μας από πιστοποιημένους μηχανικούς και τεχνικούς ειδικούς παρέχει εξειδικευμένη καθοδήγηση για την εγκατάσταση στο χώρο, ρουτίνα συντήρησης, τεχνικής αντιμετώπισης προβλημάτων, βαθμονόμησης ακριβείας,και άλλες υπηρεσίες προστιθέμενης αξίας.
Για να ανταποκριθούμε στις μοναδικές απαιτήσεις των εφαρμογών σας, προσφέρουμε επίσης εξατομικευμένες τεχνικές λύσεις,προσαρμογή του πεδίου εφαρμογής του εξοπλισμού ή της υπηρεσίας ώστε να ευθυγραμμίζεται με τα συγκεκριμένα σενάρια δοκιμών και τους επιχειρησιακούς στόχους.
Γενικά ερωτήματα:
-
ΕΠ1: Τι είναι ο εξοπλισμός δοκιμής με σφυρί πτώσης;
Α1: Ο εξοπλισμός δοκιμής πέδησης είναι όργανο δοκιμής ακρίβειας κατά την πρόσκρουση που κατασκευάζεται από την JHH με βάση παραγωγής στο Πεκίνο, Κίνα.Είναι ειδικά σχεδιασμένο για την αξιολόγηση της αντοχής σε κρούση υλικών και προϊόντων, ένας βασικός δείκτης επιδόσεων για την αξιολόγηση της δομικής ακεραιότητας..
Ε2: Ποιος είναι ο βασικός σκοπός του εξοπλισμού δοκιμής πέδησης με σφυρί;
Α2: Ο κύριος σκοπός του εξοπλισμού δοκιμής με σφυρί πτώσης είναι να μετρά με ακρίβεια την αντοχή σε κρούση των αντικειμένων-στόχων, παρέχοντας κρίσιμα δεδομένα για την υποστήριξη της επαλήθευσης των προσόντων του προϊόντος,έλεγχος ποιότητας, και διασφάλιση της αξιοπιστίας στις βιομηχανικές εφαρμογές.
Ε3: Ποια προϊόντα/υλικά είναι συμβατά με τον εξοπλισμό δοκιμής πέδησης;
Α3: Ο εξοπλισμός εφαρμόζεται σε ένα ευρύ φάσμα σωλήνων (συμπεριλαμβανομένων, μεταξύ άλλων, σωλήνων ύδρευσης PVC-U, σωλήνων λυμάτων, σωλήνων ύδρευσης χαμηλής πίεσης, σωλήνων μεταφοράς χαμηλής πίεσης,Σωλήνες από αφρό με πυρήνα, διπλών τοιχωμάτων κυματοειδών σωλήνων και σωλήνων παροχής νερού PE) και είναι επίσης πλήρως συμβατό με άκαμπτα πλαστικά φύλλα.
Ε4: Ποια είναι η ακρίβεια των μετρήσεων του εξοπλισμού δοκιμής με σφυρί πτώσης;
Α4: Ο εξοπλισμός δοκιμής με σφυρί πτώσης διαθέτει υψηλή ακρίβεια μέτρησης ± 0,5%, εξασφαλίζοντας αξιόπιστα, επαναληπτά αποτελέσματα δοκιμών που πληρούν τις απαιτήσεις των διεθνών προτύπων δοκιμών.
Ε5: Ποια είναι η μέγιστη ενέργεια δοκιμής του εξοπλισμού δοκιμής με σφυρί πτώσης;
Α5: Ο εξοπλισμός προσφέρει μέγιστη ενέργεια δοκιμής 300 J, καλύπτοντας τις απαιτήσεις δοκιμών συγκρούσεων των περισσότερων βιομηχανικών σωλήνων και προϊόντων από άκαμπτο πλαστικό.
