Μηχανή Υδροστατικής Πίεσης για Βιομηχανικές Εφαρμογές με Ακρίβεια και Ανθεκτικότητα
Περίληψη

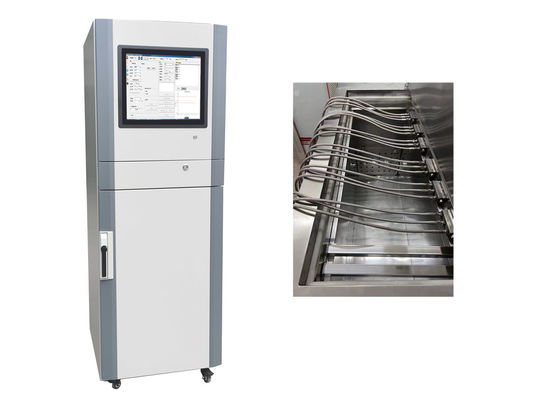

Μηχανή Υδροστατικής Δοκιμής
Η Μηχανή Υδροστατικής Δοκιμής είναι πλήρως συμβατή με τις απαιτήσεις που καθορίζονται στα πρότυπα GB/T 6111, ISO 1167-1, GB/T 15560, ASTM D1598 και ASTM D1599. Είναι ειδικά σχεδιασμένη για τη διεξαγωγή υδροστατικών δοκιμών πίεσης και δοκιμών θραύσης σε διάφορους πλαστικούς σωλήνες μεταφοράς υγρών.
Αυτό το μηχάνημα διαθέτει απλοποιημένη δομή, υψηλή ακρίβεια μέτρησης, εξαιρετική σταθερότητα λειτουργίας και φιλική προς τον χρήστη λειτουργία. Αποτελεί ένα απαραίτητο όργανο δοκιμών για τα τμήματα ποιοτικού ελέγχου ερευνητικών ιδρυμάτων και κατασκευαστών σωλήνων.
Χαρακτηριστικά
- Το μηχάνημα ελέγχεται από έναν Βιομηχανικό Προσωπικό Υπολογιστή (IPC), εξασφαλίζοντας σταθερό και ακριβή έλεγχο λειτουργίας.
- Κάθε σταθμός δοκιμής ελέγχεται ανεξάρτητα, με τον μέγιστο αριθμό διαμορφώσιμων σταθμών δοκιμής να φτάνει τους 50.
- Είναι ικανό να διεξάγει πολλαπλούς τύπους δοκιμών, συμπεριλαμβανομένων υδροστατικών δοκιμών, δοκιμών θραύσης και δοκιμών μακροχρόνιας απόδοσης 8760 ωρών.
- Το εύρος πίεσης δοκιμής του μηχανήματος είναι 3 έως 10 MPa, καλύπτοντας τις απαιτήσεις πίεσης των περισσότερων σεναρίων δοκιμής πλαστικών σωλήνων.
- Το σύστημα μπορεί να αναγνωρίσει οκτώ καταστάσεις δοκιμής: αύξηση πίεσης, εκτόνωση πίεσης, αντιστάθμιση πίεσης, υπέρβαση πίεσης, λειτουργία, ολοκλήρωση δοκιμής, διαρροή και θραύση.
Πρότυπα
Συμμόρφωση με GB/T 6111-2003, GB/T 15560-95, GB/T 18997.1-2003, GB/T 18997.2-2003, IS0 1167-2006, ASTM D1598-2004 και ASTM D1599.
Αρχή Λειτουργίας
Μετά την εισαγωγή παραμέτρων όπως η τάση δακτυλίου του σωλήνα, το πάχος τοιχώματος και η μέση εξωτερική διάμετρος στον Η/Υ, το σύστημα υπολογίζει αυτόματα την πίεση δοκιμής και μεταδίδει τα δεδομένα στον κατώτερο υπολογιστή (ενσωματωμένο σύστημα MCU) μέσω της σειριακής θύρας RS232. Στη συνέχεια, το μηχάνημα διατηρεί αυτόματα σταθερή πίεση στην αγωγό: η αντλία υψηλής πίεσης παράγει πηγή πίεσης υγρού υψηλής πίεσης, η οποία, μετά την επεξεργασία από το σύστημα ελέγχου πίεσης, παραδίδεται μέσω ενός σωλήνα υψηλής πίεσης στο δείγμα που βρίσκεται στον ενυδρευτή μέσου. Αυτό επιτρέπει στον σωλήνα να υποβληθεί είτε σε μακροχρόνια υδροστατική δοκιμή είτε σε δοκιμή θραύσης.
Τεχνικές Παράμετροι
| Μοντέλο |
XGY-10C |
| Εύρος διαμέτρου |
Φ6-1800mm |
| Σταθμοί |
3, 6, 12, 15, 20, 25, 50, κ.λπ. μπορούν να προσαρμοστούν |
| Λειτουργία ελέγχου |
Μικροελεγκτής, έλεγχος βιομηχανικού Η/Υ |
| Λειτουργία εμφάνισης |
Έγχρωμη οθόνη LCD βιομηχανικού Η/Υ |
| Λειτουργία αποθήκευσης |
Αποθήκευση Η/Υ |
| Λειτουργία εκτύπωσης |
Έξοδος έγχρωμου εκτυπωτή |
| Πίεση δοκιμής |
Εύρος πίεσης: 100Bar, 10MPa |
| Ακρίβεια ελέγχου |
±1% |
| Ανάλυση εμφάνισης |
0.1Bar, 0.01MPa |
| Εύρος λειτουργίας |
5%~100%FS |
| Σφάλμα ένδειξης |
±1% |
| Χρονοδιακόπτης δοκιμής |
Εύρος χρονοδιακόπτη: 0~10000h
Ακρίβεια χρονοδιακόπτη: ±0.1%
Ανάλυση χρονοδιακόπτη: 1s |
| Ισχύς |
380V 50Hz τριφασικό τεσσάρων καλωδίων 1.2KW |
| Μοντέλα ακροφυσίων |
από Φ6 έως 1800mm |

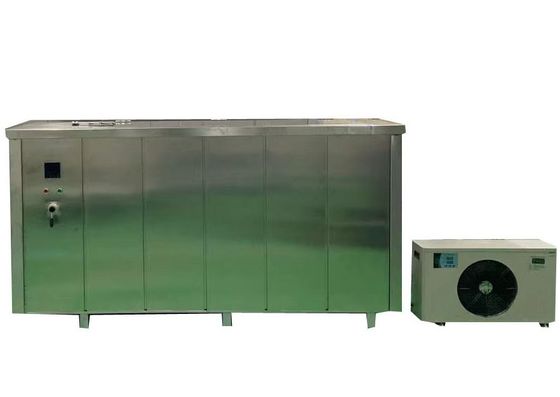

| Μέγεθος δεξαμενής νερού |
ανάλογα με το μέγεθος του σωλήνα |
| Εύρος θερμοκρασίας |
10-95℃ |
| Διαστάσεις (τρεις σταθμοί) |
740*640*1720(mm) ή άλλα |
Υποστήριξη και Υπηρεσίες
- Εγκατάσταση και θέση σε λειτουργία του μηχανήματος επί τόπου
- Επαγγελματική αντιμετώπιση προβλημάτων και στοχευμένη τεχνική συμβουλευτική
- Υπηρεσίες επισκευής και προληπτικής συντήρησης
- Προμήθεια γνήσιων ανταλλακτικών και αναλωσίμων
- Έγκαιρες ενημερώσεις και αναβαθμίσεις λογισμικού
Είμαστε αφοσιωμένοι στην παροχή κορυφαίας εξυπηρέτησης πελατών και παραμένουμε άμεσα διαθέσιμοι για να απαντήσουμε σε οποιεσδήποτε ερωτήσεις ή ανησυχίες σχετικά με τη λειτουργία, τη συντήρηση ή την απόδοση του εξοπλισμού.
Συχνές Ερωτήσεις
Ε1: Ποιο είναι το εμπορικό σήμα της Μηχανής Υδροστατικής Δοκιμής;
Α1: Το επίσημο εμπορικό σήμα είναι JHH, με εγκαταστάσεις παραγωγής που βρίσκονται στο Πεκίνο της Κίνας.
Ε2: Ποιος είναι ο κύριος σκοπός της Μηχανής Υδροστατικής Δοκιμής;
Α2: Είναι κυρίως σχεδιασμένη για να ελέγχει την υδροστατική αντοχή και την αντοχή θραύσης των πλαστικών σωλήνων.
Ε3: Τι είδους εξαρτήματα και υλικά είναι συμβατά;
Α3: Κατάλληλο για τη δοκιμή πλαστικών σωλήνων και σύνθετων σωλήνων, συμπεριλαμβανομένων των PP-R, PP-B, PP-A, PVC, PE, PE-X και άλλων παρόμοιων τύπων σωλήνων.
Ε4: Ποια είναι η ακρίβεια μέτρησης;
Α4: Η ακρίβεια μέτρησης είναι εντός 0,1% της πλήρους κλίμακας ένδειξης.
Ε5: Ποια είναι η μέγιστη χωρητικότητα πίεσης δοκιμής;
Α5: Υποστηρίζει μέγιστη πίεση δοκιμής έως 10 MPa (ισοδύναμο με 100 bar ή 1450 psi).
