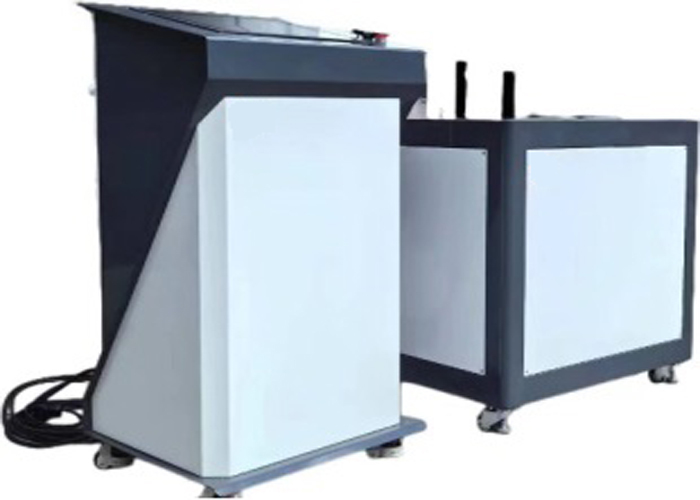

Δοκιμασία με ακρίβεια με μηχανή δοκιμής υδροστατικής πίεσης XGJ-25M
| Ειδικότητα |
Αξία |
| Ονομασία προϊόντος |
Δοκιμασία με ακρίβεια με μηχανή δοκιμής υδροστατικής πίεσης XGJ-25M |
| Πεδίο δοκιμής |
0-10MPA |
| Ακριβότητα |
-1%~+2% |
| Περιοχή θερμοκρασίας δοκιμής |
15~95°C |
| Τελικά καπάκια |
Φ8-1800 mm |
| Εμφάνιση |
LCD |
| Στροφή δοκιμής |
Χρόνος πίεσης και θερμοκρασία πίεσης |
| Προστασία της ασφάλειας |
Υπερβολική πίεση/υπερβολική θερμοκρασία |
| Τρόπος δοκιμής |
Αυτοματοποιημένο |
| Μέσο δοκιμής |
Νερό |
| Προσαρμοσμένη υποστήριξη |
Οργανωτής κατασκευής |
| Πιστοποιητικό |
CE, ISO |
Σύνοψη
Αυτό το όργανο χρησιμοποιείται κυρίως για τη δοκιμή μεταλλικών σωλήνων, θερμοπλαστικών σωλήνων, ενισχυμένων θερμοπλαστικών σύνθετων σωλήνων, πετρελαϊκών αγωγών, υδραυλικών εξαρτημάτων, κυλίνδρων αερίου, δοχείων υπό πίεση,ατμοσφαιρικοί σωλήνες πίεσης και δοχεία, κατασκευή υδραυλικών σωληνώσεων και σωληνώσεων αυτοκινήτων ειδικά για δοκιμές αντοχής σε υπερυψωμένη πίεση.Εφαρμόζεται επίσης σε υδραυλικές δοκιμές στιγμιαίας έκρηξης σωληνώσεων υψηλής πίεσης και δοχείων.
Ως κρίσιμο όργανο δοκιμών, είναι απαραίτητο για τους κατασκευαστές, τα ερευνητικά ιδρύματα και τις αρχές ελέγχου ποιότητας.
Πρότυπα εφαρμογής
Η εν λόγω μέθοδος μπορεί να χρησιμοποιηθεί για την παρακολούθηση των επιπτώσεων των επιπτώσεων των εν λόγω επιπτώσεων.7-2016 και άλλες απαιτήσεις των προτύπων.
Χαρακτηριστικά του προϊόντος
- Το σύστημα υιοθετεί αντλία με έμβολο + έλεγχο μετατροπέα συχνότητας για τη ρύθμιση της υψηλής πίεσης.διασφαλίζοντας ότι η διαδικασία πίεσης για δείγματα με διάμετρο σωλήνα φ400 mm και μέγιστο μήκος 1000 mm μπορεί να ολοκληρωθεί εντός 60~70 δευτερολέπτων.
- Το σύστημα υποδοχής χρησιμοποιεί μια κεντρική αρχιτεκτονική ελέγχου συστάσεων βασισμένη σε ενσωματωμένους υπολογιστές.που λαμβάνουν οδηγίες ελέγχου από το ενσωματωμένο υπολογιστή, εκτελούν ρύθμιση πίεσης, λογική επεξεργασία και συλλογή δεδομένων.
- Το αποκλειστικό σύστημα ελέγχου πίεσης διαμορφώνει αυτόματα πρωτόκολλα και αλγόριθμους αύξησης της πίεσης, εγγυώντας ταχεία αύξηση της πίεσης, σταθερή σταθερή πίεση, ισχυρή ικανότητα επέκτασης,και ποσοστό επιτυχίας δοκιμής 100%.
- Η απόκτηση και ο έλεγχος πίεσης υψηλής ακρίβειας επιτυγχάνεται με τη χρήση συστήματος μετατροπής συχνότητας διανυσμάτων και αισθητήρων πίεσης υψηλής ακρίβειας.
- Με ευκολία χρήσης και βολική λειτουργία, το όργανο είναι εξοπλισμένο με λειτουργία αυτόματης μείωσης της πίεσης (απαραίτητο μόνο ένα κουμπί για την απελευθέρωση της πίεσης).
Τεχνικές παραμέτρους
| Σταθμός δοκιμών |
1 κανάλι, υπερυψωμένη τάση |
| Μέγιστη πίεση δοκιμής |
25MPa |
| Μέγιστο λάθος |
± 1% |
| Μέγεθος δείγματος |
Εσωτερική διάμετρος Φ20mm~400mm, L1000mm ή καθορισμένη από τον πελάτη |
| Χρόνος εκτόξευσης |
60-70s στιγμιαία εκτόξευση (η διεύρυνση του δείγματος είναι μικρότερη από 15L/min) |
| Μέσο δοκιμής |
νερό |
| Δύναμη |
20 kW |
Διαμόρφωση προϊόντος
- Συνολικό σύστημα ελέγχου μικροεπιλογήματος: 1 μονάδα ανά μονάδα
- Εγκατεστημένος υπολογιστής βιομηχανικού ελέγχου: 1 σετ
- Σύστημα ελέγχου πίεσης: 1 σύνολο
- Αντλία υψηλής πίεσης (Μάρκα: Bortolini): 25MPa, ροή 15L/min, 1 μονάδα
- Μεταδότης πίεσης: 1 μονάδα (Προέλευση: ΗΠΑ, Μάρκα: GEMS)
- Λογισμικό διαχείρισης δεδομένων υπολογιστών: 1 σύνολο
- Σωλήνες υψηλής πίεσης: 2 κομμάτια
- Συσκευές και τεκμηρίωση: 1 σύνολο
Ασφάλεια της δοκιμής υψηλής πίεσης
Κατά τις δοκιμές εκρήξεως υπερυψωμένης πίεσης, τα δείγματα δοκιμής τοποθετούνται σε ασφαλές λάκκο ή σε μεσαίο θάλαμο με ελεγχόμενη θερμοκρασία, το οποίο είναι εξοπλισμένο με ασφαλή ανθεκτικές συσκευές,ώστε να διασφαλίζεται η ασφάλεια της λειτουργίας.
Σημείωση: Κατά τη δοκιμή σωλήνων διαμέτρου φ315 mm υπό πίεση 20 MPa, οποιαδήποτε βλάβη στα άκρα του σωλήνα ή σε άλλα εξαρτήματα μπορεί να προκαλέσει σοβαρούς κινδύνους.
Συχνές Ερωτήσεις
Ε: Ποιος είναι ο σκοπός της μηχανής υδροστατικής δοκιμής (μηχανή υδροστατικής δοκιμής πίεσης πλαστικών σωλήνων);
Α1: Η μηχανή υδροστατικής δοκιμής έχει σχεδιαστεί για τη δοκιμή της υδροστατικής αντοχής και της αντοχής σε διάσπαση των πλαστικών σωλήνων.
Ε2: Τι είδη κατασκευαστικών στοιχείων και υλικών μπορεί να δοκιμάσει η μηχανή δοκιμής υδροστατικής πίεσης;
Α2: Η μηχανή δοκιμής υδροστατικής πίεσης είναι ικανή να δοκιμάζει σωλήνες από πλαστικό και σύνθετους σωλήνες (π.χ. PP-R, PP-B, PP-A, PVC, PE, PE-X κλπ.).
Ε3: Ποια είναι η ακρίβεια της μηχανής δοκιμής υδροστατικής πίεσης;
Α3: Η μηχανή δοκιμής υδροστατικής πίεσης διαθέτει ακρίβεια εντός του 0,1% της ένδειξης πλήρους κλίμακας.
Ε4: Ποια είναι η μέγιστη πίεση που μπορεί να αντέξει η μηχανή δοκιμής υδροστατικής πίεσης για δοκιμές;
Α4: Η μηχανή δοκιμής υδροστατικής πίεσης υποστηρίζει δοκιμές πίεσης έως 10MPa (100 bar, 1450 psi).
