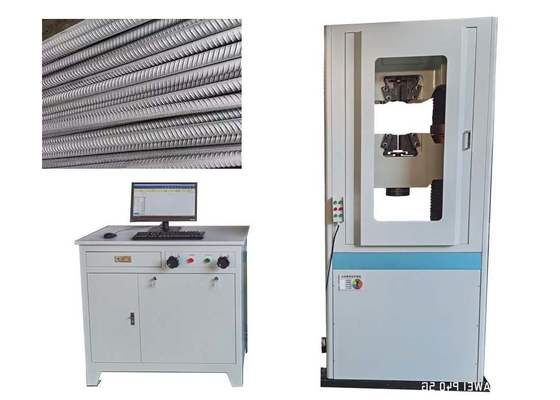

Υδραυλική μηχανή καθολικής δοκιμής για συγκολλήσιμο χάλυβα οπλισμού - Δοκιμή εφελκυσμού ράβδου, πηνίου και ξετυλιγμένου
Αρχή λειτουργίας:
Η κύρια μηχανή χρησιμοποιεί μια δομή πλαισίου έξι στηλών με τέσσερις κολόνες και δύο κοχλίες. Η άνω εγκάρσια δοκός και η κάτω εγκάρσια δοκός σχηματίζουν τον χώρο τεντώματος, ενώ η κάτω εγκάρσια δοκός και ο πάγκος εργασίας αποτελούν τον χώρο συμπίεσης. Αποτελείται από έναν ηλεκτρικό ελεγκτή, βαλβίδα σερβο, αισθητήρα φορτίου, αισθητήρα μετατόπισης, εκτασιόμετρο και υπολογιστή, σχηματίζοντας ένα σύστημα ελέγχου σερβο κλειστού βρόχου. Αυτό το σύστημα μπορεί να ελέγχει αυτόματα και με ακρίβεια τη διαδικασία δοκιμής και να μετρά αυτόματα παραμέτρους δοκιμής όπως η δύναμη δοκιμής, η μετατόπιση και η παραμόρφωση.
Εφαρμογή:
(1) Εφαρμογή σε Δοκιμές Εφελκυσμού
Διάταξη Δοκιμής και Διαμόρφωση Συσκευής
Ειδικές σφηνοειδείς συσκευές χρησιμοποιούνται για τη στερέωση και των δύο άκρων του δείγματος ράβδου χάλυβα με πλευρές, διασφαλίζοντας ότι η επιφάνεια σύσφιξης είναι κάθετη στον άξονα του δείγματος για να αποφευχθεί η εκκεντρική φόρτιση που μπορεί να επηρεάσει την ακρίβεια της δοκιμής. Οι άνω και κάτω εγκάρσιες δοκοί σχηματίζουν έναν χώρο εφελκυσμού και η αξονική εφελκυστική δύναμη εφαρμόζεται μέσω του υδραυλικού συστήματος.
Λειτουργία Ελέγχου και Ρύθμιση Παραμέτρων
Ένας σύνθετος τρόπος ελέγχου ελέγχου δύναμης - ελέγχου μετατόπισης υιοθετείται τυπικά: στο αρχικό στάδιο, η δύναμη εφαρμόζεται με σταθερό ρυθμό (π.χ., 10 kN/min) και όταν πλησιάζει το σημείο διαρροής, μεταβαίνει στον έλεγχο μετατόπισης (0,05 - 2 mm/min) για την ακριβή καταγραφή της αντοχής διαρροής.
Συλλογή και Ανάλυση Δεδομένων
Ο αισθητήρας φορτίου παρακολουθεί την μεταβολή της εφελκυστικής δύναμης σε πραγματικό χρόνο, ο εκτασιόμετρο καταγράφει την παραμόρφωση εντός του μήκους μέτρησης και ο υπολογιστής σχεδιάζει αυτόματα την καμπύλη "δύναμη - μετατόπιση", υπολογίζοντας παραμέτρους όπως η καθορισμένη αντοχή μη αναλογικής επιμήκυνσης (ReL, ReH), η αντοχή εφελκυσμού (Rm) και το ποσοστό επιμήκυνσης μετά τη θραύση (A).
(2) Εφαρμογή Δοκιμών Κάμψης
Διάταξη και Μέθοδος Κάμψης
Αντικαταστήστε τον ενδείκτη κάμψης και τα στηρίγματα, ρυθμίστε την απόσταση των στηριγμάτων σύμφωνα με τη διάμετρο της ράβδου χάλυβα με πλευρές (συνήθως 3 φορές τη διάμετρο), υιοθετήστε μια μέθοδο ψυχρής κάμψης 180° και πιέστε αργά τον ενδείκτη προς τα κάτω μέχρι το δείγμα να καμφθεί στην καθορισμένη γωνία, στη συνέχεια παρατηρήστε εάν εμφανίζονται ρωγμές στην επιφάνεια.
Επαλήθευση Συμμόρφωσης με τα Πρότυπα
Σύμφωνα με το GB/T 1499.2 - 2018 Χάλυβας για την ενίσχυση του σκυροδέματος - Μέρος 2: Ράβδοι χάλυβα με πλευρές θερμής έλασης, η επιφάνεια του δείγματος μετά τη δοκιμή κάμψης δεν πρέπει να έχει ορατές ρωγμές για να επαληθευτεί ότι οι τεχνολογικές του ιδιότητες πληρούν τις απαιτήσεις της κατασκευήςΧαρακτηριστικό
| εφελκυστικέςιδιότητεςΔιαρροή |
| |
αντοχή,R.
MPa
Εφελκυσμός/διαρροή |
αντοχή αναλογία,R/R Συνολική |
επιμήκυνση στο μέγιστο δύναμη,Age
%
B500A |
| 500 |
≥1.15, |
2.5 |
B500B |
| 500 |
≥1.15, |
5.0 |
B500C |
| 500 |
≥1.15, |
<1.357.5 |
Rm/R.characteristic is 1.02 for sizes below 8mm. |
A:characteristic is 1.0%for sizes below 8mm.
Values of R.specified are characteristic withp=0.95.
Values of R/R,and Ag specified are characteristic with p=0.90.
Calculate the values of Rmand R.using the nominal cross sectional area.
Η απόλυτη μέγιστη επιτρεπόμενη τιμή της αντοχής διαρροής είναι 650 MPa. |
| Για την αντοχή διαρροής (Re), η ανώτερη αντοχή διαρροής (ReH) πρέπει να εφαρμόζεται. Προσδιορίστε την αντοχή διαρροής (Re) από |
the 0.2%proof strength(Rpo.2)if a yield phenomenon is not present.
Πρότυπα: |
ISO 6892, ISO 6934, BS4449, ASTM C39,ISO75001, ASTM A370, ASTM E4, ASTM E8 and BSEN standards.
Κύριες τεχνικές παράμετροι:
Μοντέλο
| WAW-1000G |
Δομή |
| 4 κολόνες και 2 βίδες |
Τρόπος ελέγχου |
|
χειροκίνητος έλεγχος διαδικασίας φόρτωσης, αυτόματη επεξεργασία δεδομένων υπολογιστή
|
Μέγιστο φορτίο (kN) |
| 1000kN |
Ακρίβεια φορτίου |
| ≤±0.5% |
Μέγιστη διαδρομή εμβόλου (mm) |
| 2%-100%FS |
Εύρος ελέγχου ισοκινητικής τάσης |
| 2-60 (N/mm2•S-1) |
Σφάλμα ρυθμού τάσης |
| ≤±0.5% |
Μέγιστη διαδρομή εμβόλου (mm) |
| 1/600000 |
Εύρος μέτρησης παραμόρφωσης |
| 2%～100%FS |
Ακρίβεια παραμόρφωσης |
| ≤±0.5% |
Μέγιστη διαδρομή εμβόλου (mm) |
| 0.01 |
Σφάλμα μετατόπισης |
| ≤±0.5% |
Μέγιστη διαδρομή εμβόλου (mm) |
| 250 |
Μέγιστη ταχύτητα κίνησης εμβόλου |
| 0.5-100 mm/min Χειροκίνητη ρύθμιση |
Ταχύτητα ανύψωσης κεφαλής |
| 300mm/min |
Μέγιστος χώρος δοκιμής εφελκυσμού |
| 700mm (μπορεί να προσαρμοστεί) |
Μέγιστος χώρος δοκιμής συμπίεσης |
| 600mm (μπορεί να προσαρμοστεί) |
Μέθοδος σύσφιξης |
| Υδραυλική σύσφιξη |
Εύρος σύσφιξης στρογγυλού δείγματος (mm) |
| φ13-φ60 mm(13-26,26-40,40-60) |
Εύρος σύσφιξης επίπεδου δείγματος (mm) |
| 0-15,15-30 mm |
Πλάτος σύσφιξης επίπεδου δείγματος (mm) |
| 80 |
Μέγεθος πλάκας συμπίεσης (mm) |
| 200*200 |
Απόσταση κυλίνδρων κάμψης (mm) |
| 450 |
Πλάτος κυλίνδρων κάμψης (mm) |
| 120 |
Παροχή ρεύματος |
| 3-φασική, AC380V, 50Hz (μπορεί να προσαρμοστεί) |
Βάρος και μέγεθος |
| 3200KG,1060mm*850*2370mm |
Συσκευασία και αποστολή: |
